L-ACOUSTIC KUDO COMPLETE SYSTEM

Complete System Package Includes:

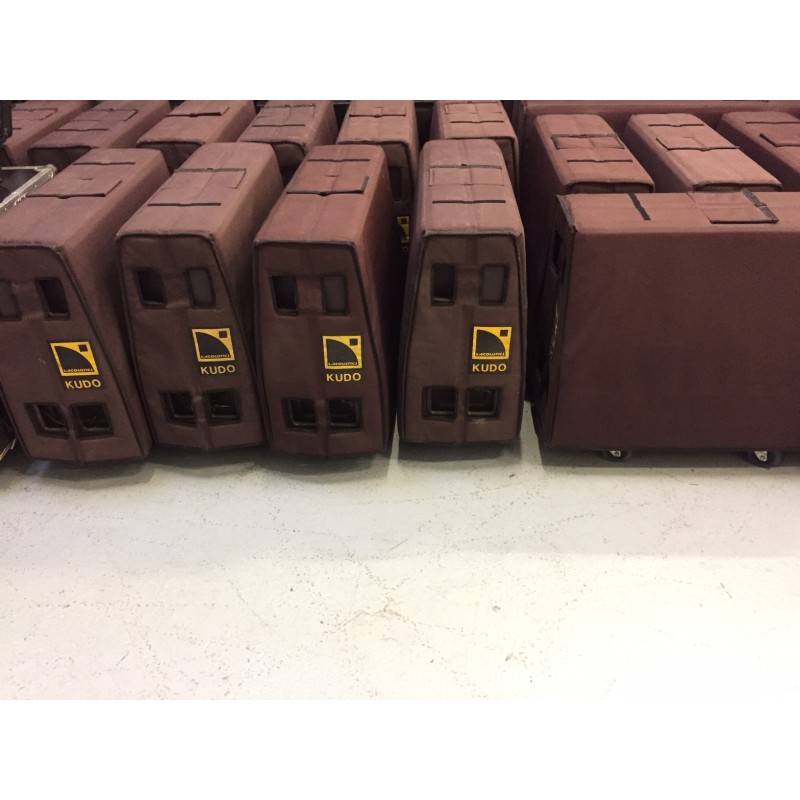

18 × KUDO loudspeakers, including protective covers and transport trays

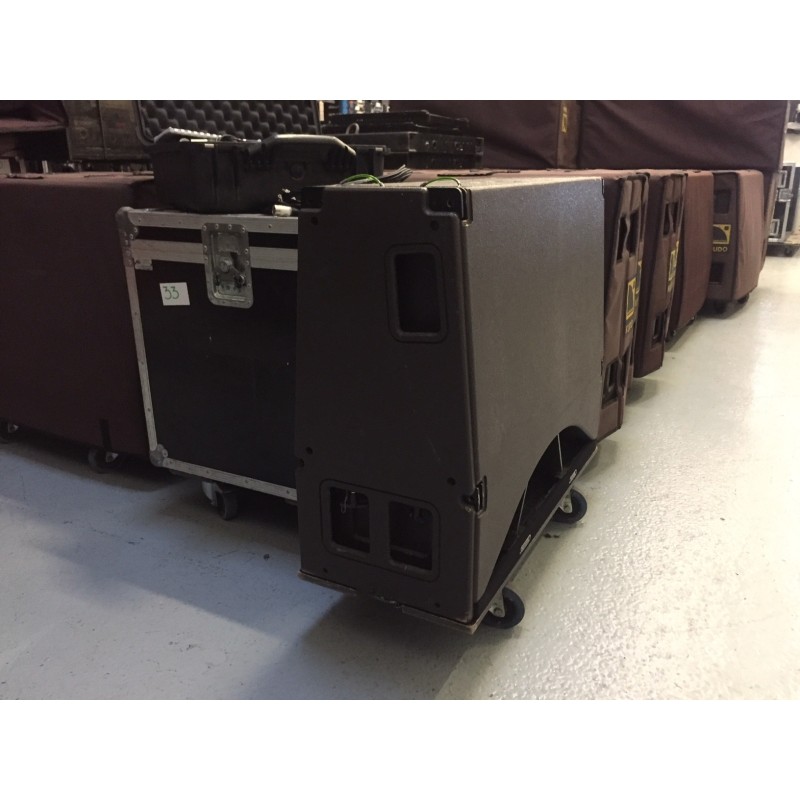

8 × SB218 subwoofers, including protective covers and transport trays

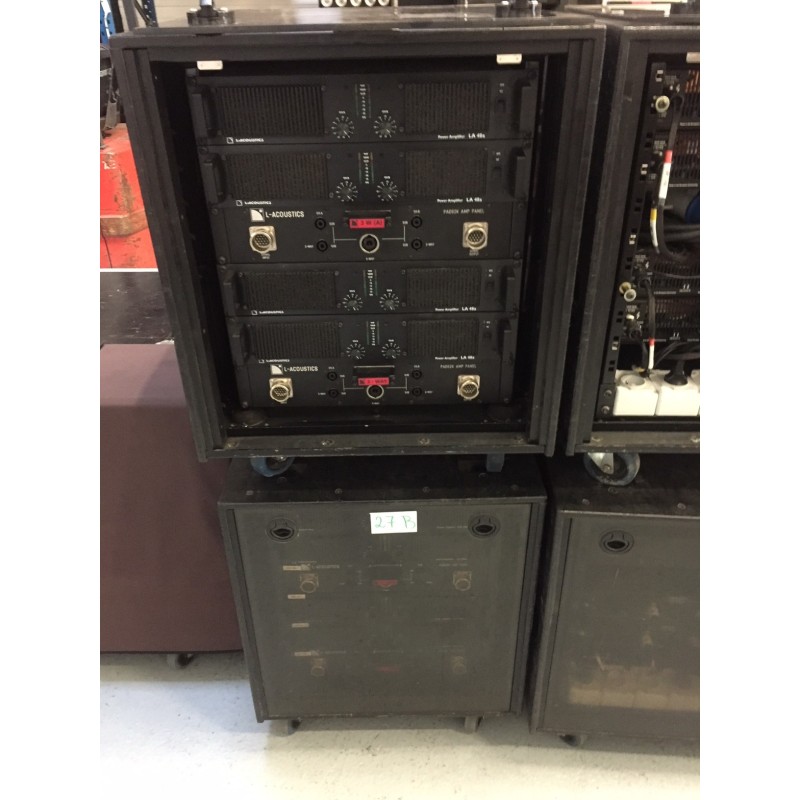

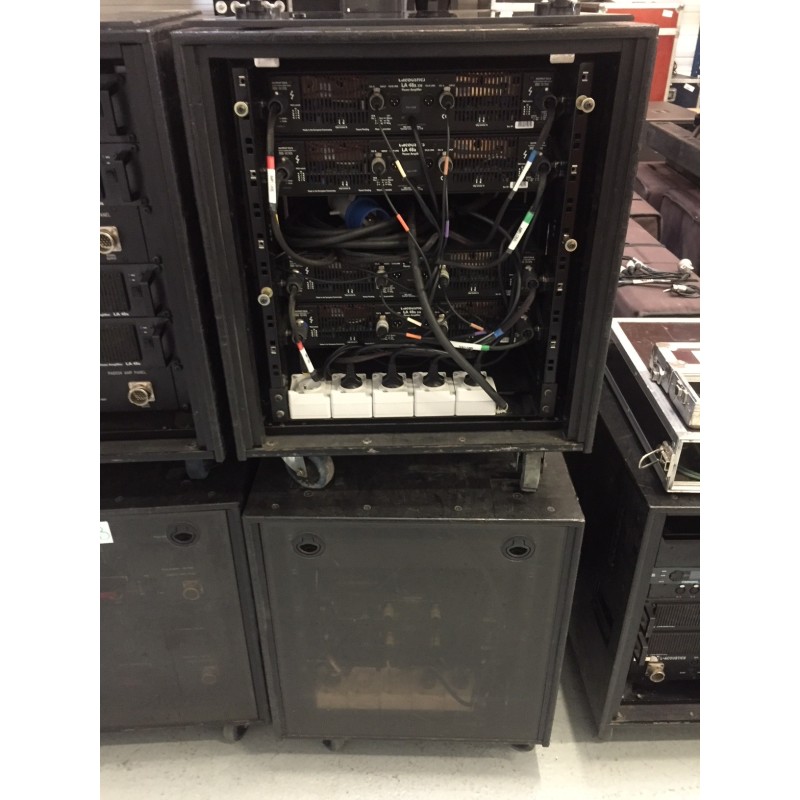

3 × amplifier racks, each equipped with 4 × LA48 amplifiers and 2 × PAD 02K amplifier panels
2 × racks with BSS FDS366T processors, 2 × LA48 amplifiers, and PAD02 panels

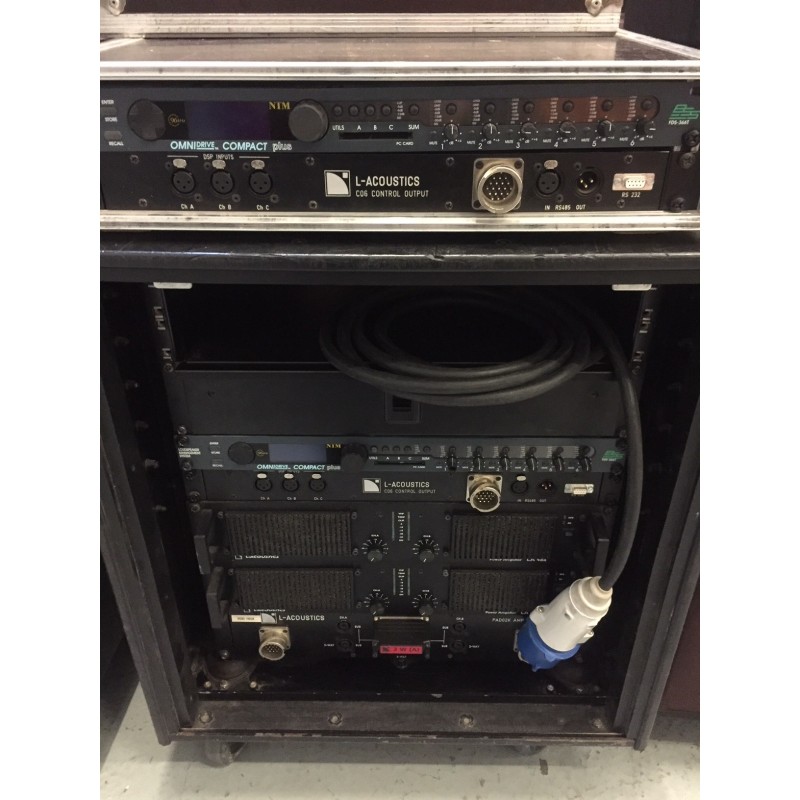

1 × rack with BSS FDS366T and C06 control processors
2 × KUDO flying bumpers

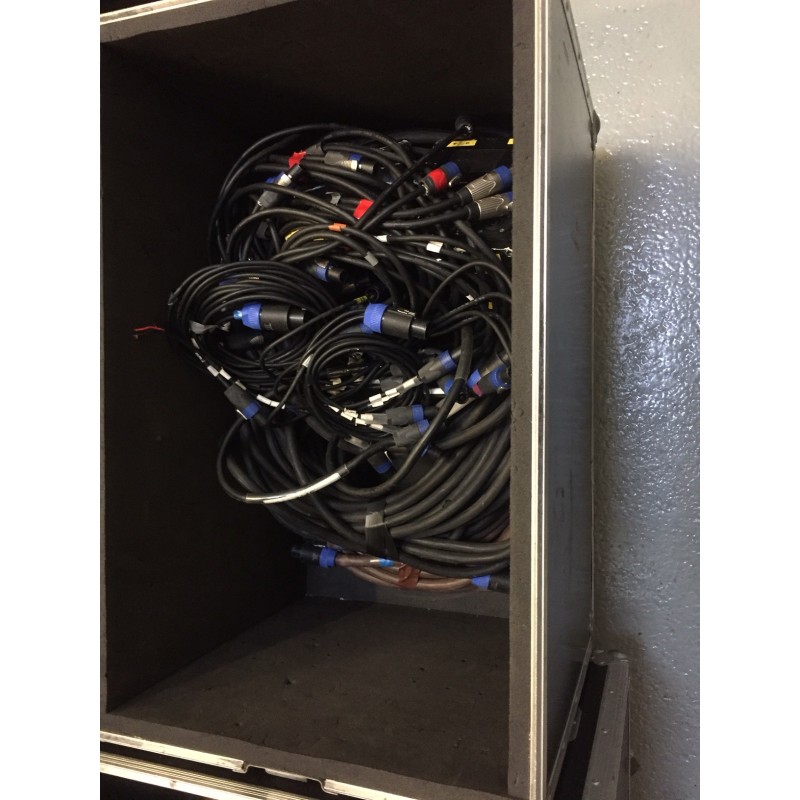

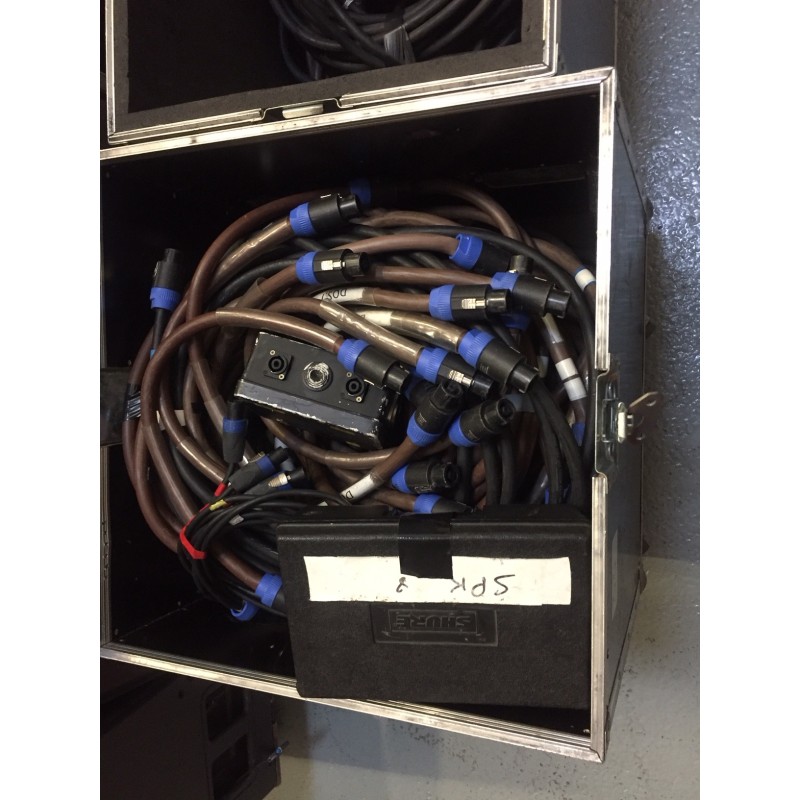

1 × complete system wiring kit

Additional Accessories:

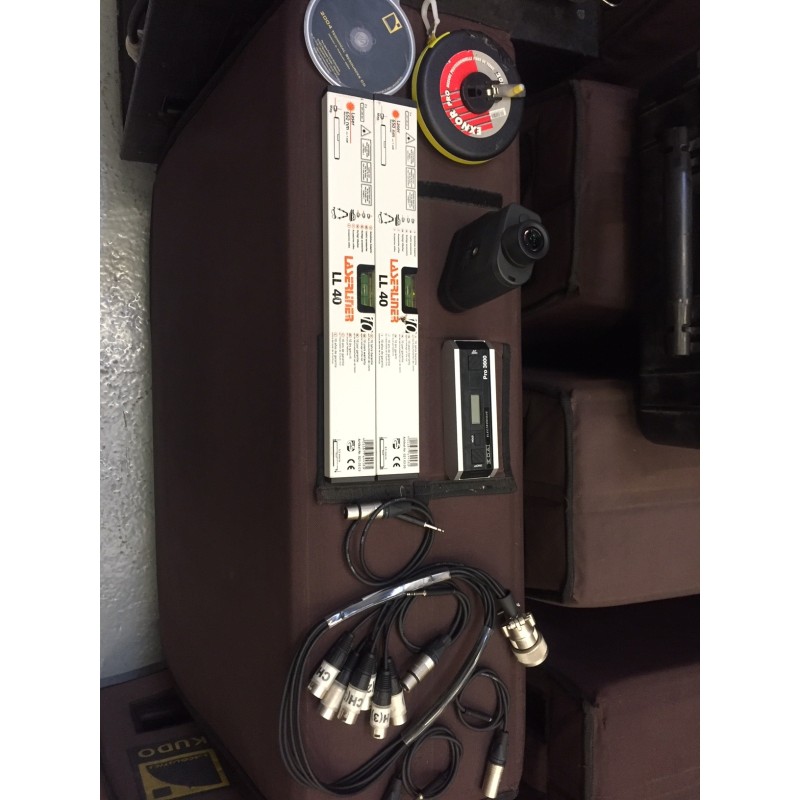

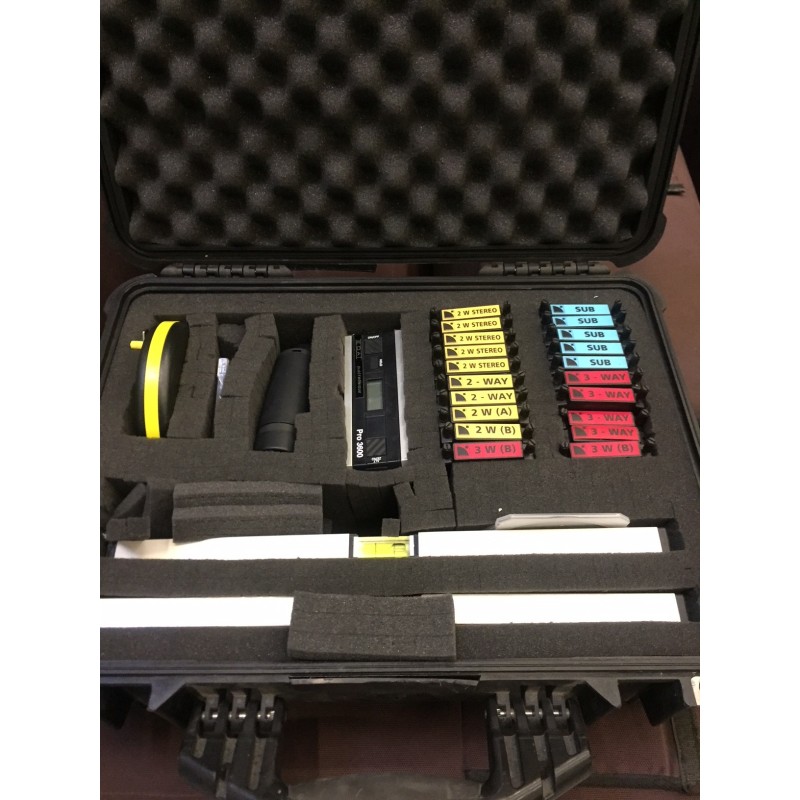

L-Acoustics line array flying hardware kit, including Pelicase with:

1 × PCMCIA card with BSS 366 KUDO presets (BSS Omnidrive)
1 × breakout cable (Cannon) / 6 × XLR male connectors
1 × bag of rigging pins
2 × Bantam jack to XLR male adapters
2 × Bantam jack to XLR female adapters

Connector cap kit

1 × double measuring tape
1 × spotlight (7 × 26)
1 × inclinometer
2 × bubble levels

System Description

The KUDO® is a large-format line source loudspeaker system operating over a frequency range of 35 Hz to 20 kHz. When combined with SB18 or SB28 subwoofer reinforcement, the low-frequency response can be extended down to 32 Hz or even 25 Hz, respectively.

This quad-amplified, 3-way loudspeaker features:

Two 12-inch low-frequency transducers in a bass-reflex enclosure
Four high-efficiency 5-inch midrange transducers
A high-frequency section consisting of two coupled 1.75-inch diaphragm compression drivers loaded with DOSC® waveguides
A mechanically adjustable directivity control system using deflectors allows four different horizontal coverage angles by modifying the mid/high directivity in the plane perpendicular to the DOSC® waveguide. The combination of coplanar geometry and DOSC® waveguide technology fulfills all five WST® criteria.

Construction & Rigging

The KUDO® enclosure is built from premium Baltic birch plywood, ensuring outstanding mechanical integrity. Its fully captive four-point rigging system, integrated into the cabinet, is manufactured from high-strength steel.

Vertical suspension: up to 21 KUDO® elements, with inter-element angles adjustable from 0° to 10° in 1° increments

Horizontal configuration: constant 10° curvature, certified for up to 6 KUDO® elements using the K-LIFT system

Amplification & Control

The system is powered and managed by the dedicated L-Acoustics LA8 controller, providing active linearization, transducer protection, and two optimized operating modes:

Line Source “Large Band” mode – for operation without subwoofers

Line Source “High Pass” mode – for use with bass reinforcement or broadcast applications

Each mode offers three preset variations, optimizing tonal balance according to deflector positions at 50°, 80°, or 110°. System performance depends on the selected preset and configuration.

Specifications

Usable bandwidth (-10 dB): 35 Hz – 20 kHz (Preset [KUDOXX_25])
Nominal directivity (-6 dB, vertical line source):

Horizontal:

Symmetrical: 50° or 110° (±5°, 1–10 kHz)
Asymmetrical: 25°/55° or 55°/25° (±5°, 1–10 kHz)
Vertical: dependent on array size and curvature (0°–10° in 1° steps)
Maximum SPL: 140 dB (Preset [KUDO50])
Long-term RMS power handling:
LF: 2 × 450 W
MF: 312 W
HF: 75 W

Transducers

Low frequency: 2 × 12″ humidity-treated, 2 × 8 Ω
Mid frequency: 4 × 5″ high-efficiency, 8 Ω
High frequency: 2 × 1.75″ diaphragm compression drivers, 8 Ω

Physical Data

Dimensions (W × H × D): 876 × 356 × 689 mm
Net weight: 87 kg
Connections: 2 × PA-COM® 8-pin connectors
Materials: Baltic birch plywood (15, 18, and 30 mm)
Finish: Brown-grey paint, RAL 8019®
Front grille: Steel with polyester powder coating and acoustically neutral Airnet® fabric

Rigging: Fully captive

Komplettes System-Set beinhaltet:

18 × KUDO Lautsprecher inkl. Schutzhüllen und Transporttrays
8 × SB218 Subwoofer inkl. Schutzhüllen und Transporttrays
3 × Verstärkerracks, jeweils mit 4 × LA48 Endstufen und 2 × PAD 02K Amp-Panels
2 × Racks mit BSS FDS366T Prozessoren, 2 × LA48 Endstufen und PAD02 Panels
1 × Rack mit BSS FDS366T und C06 Control Prozessoren
2 × KUDO Flugrahmen (Bumper)
1 × kompletter Verkabelungssatz

Zusätzlich enthalten:

L-Acoustics Line-Array-Hängesystem inkl. Pelicase mit:

1 × PCMCIA-Karte mit BSS 366 KUDO Presets (BSS Omnidrive)
1 × Breakout-Kabel (Cannon) / 6 × XLR-Stecker (male)
1 × Beutel mit Rigging-Pins
2 × Bantam-Klinke auf XLR male Adapter
2 × Bantam-Klinke auf XLR female Adapter

Steckverbinder-Schutzkappen-Set

1 × Doppel-Maßband
1 × Spotlampe (7 × 26)
1 × Neigungsmesser
2 × Wasserwaagen

Systembeschreibung

Das KUDO® ist ein großformatiges Line-Source-Lautsprechersystem mit einem Übertragungsbereich von 35 Hz bis 20 kHz. In Kombination mit SB18 oder SB28 Subwoofern kann der Tieftonbereich auf 32 Hz bzw. 25 Hz erweitert werden.

Das vierfach verstärkte 3-Wege-System verfügt über:

Zwei 12-Zoll-Tieftöner in Bassreflex-Bauweise

Vier hocheffiziente 5-Zoll-Mitteltöner

Einen Hochtonbereich mit zwei gekoppelten 1,75-Zoll-Kompressionstreibern mit DOSC® Waveguides

Ein mechanisch einstellbares Richtwirkungs-System mit Deflektoren ermöglicht vier unterschiedliche Abstrahlwinkel im Mittel-/Hochtonbereich. Die Kombination aus koplanarer Geometrie und DOSC®-Waveguide-Technologie erfüllt sämtliche WST®-Kriterien.

Konstruktion & Rigging

Das KUDO® Gehäuse besteht aus hochwertigem Baltic-Birch-Multiplex, was höchste mechanische Stabilität gewährleistet. Das vollständig integrierte 4-Punkt-Rigging-System aus hochfestem Stahl ist komplett gefangen ausgeführt.

Vertikale Aufhängung: bis zu 21 KUDO® Elemente, Winkel von 0° bis 10° in 1°-Schritten

Horizontale Konfiguration: konstante 10°-Krümmung, zertifiziert für bis zu 6 KUDO® Elemente mit K-LIFT

Verstärkung & Steuerung

Die Ansteuerung erfolgt über den dedizierten L-Acoustics LA8 Controller, der aktive Linearisierung, Treiberschutz und zwei Betriebsarten bietet:

Line Source „Large Band“ – Betrieb ohne Subwoofer

Line Source „High Pass“ – Betrieb mit Subwoofern oder für Broadcast-Anwendungen

Jeder Modus verfügt über drei Preset-Varianten, optimiert für Deflektorstellungen von 50°, 80° oder 110°. Die Systemleistung hängt vom gewählten Preset und der Konfiguration ab.

Technische Daten

Übertragungsbereich (-10 dB): 35 Hz – 20 kHz (Preset [KUDOXX_25])
Nennabstrahlung (-6 dB):
Horizontal:

Symmetrisch: 50° oder 110° (±5°, 1–10 kHz)
Asymmetrisch: 25°/55° oder 55°/25° (±5°, 1–10 kHz)
Vertikal: abhängig von Anzahl und Krümmung der Elemente (0°–10°)
Max. Schalldruckpegel: 140 dB (Preset [KUDO50])

Zulässige Dauerleistung (RMS):

LF: 2 × 450 W
MF: 312 W
HF: 75 W

Physikalische Daten

Abmessungen (B × H × T): 876 × 356 × 689 mm
Gewicht (netto): 87 kg
Anschlüsse: 2 × PA-COM® 8-polig
Material: Baltic-Birch-Multiplex (15, 18 und 30 mm)
Oberfläche: Braun-Grau, RAL 8019®
Front: Stahlgitter mit Polyester-Pulverbeschichtung und akustisch neutralem Airnet®-Gewebe
Rigging: vollständig gefangen
